ВАКУУМНОЕ НАПЫЛЕНИЕ

нитрид титана булатированиеВакуумное напыление - перенос частиц напыляемого вещества от источника (места его перевода в газовую фазу) к поверхности детали осуществляется по прямолинейным траекториям при вакууме 10-2 Па и ниже (вакуумное испарение) и путем диффузионного и конвективного переноса в плазме при давлениях 1 Па (катодное распыление) и 10-1-10-2 Па (магнетронное и ионно-плазменное распыление).

Судьба каждой из частиц напыляемого вещества при соударении с поверхностью нержавеющих листов напыляемых нитридом титана или деталей напыляемых нитридом титана (titanium nitrid) зависит от ее энергии, температуры поверхности и химического состава материалов пленки и детали. При вакуумном напылении атомы или молекулы, достигшие поверхности, могут либо отразиться от нее, либо адсорбироваться и через некоторое время покинуть ее (десорбция), либо адсорбироваться и образовывать на поверхности конденсат (конденсация). При высоких энергиях частиц, большой температуре поверхности и малом химическом сродстве частица отражается поверхностью. Температура поверхности детали, выше которой все частицы отражаются от нее и пленка не образуется, называется критической температурой напыления вакуумного; ее значение зависит от природы материалов пленки и поверхности детали, и от состояния поверхности. При очень малых потоках испаряемых частиц, даже если эти частицы на поверхности адсорбируются, но редко встречаются с другими такими же частицами, они десорбируются и не могут образовывать зародышей, т.е. пленка не растет. Критической плотностью потока испаряемых частиц для данной температуры поверхности называется наименьшая плотность, при которой частицы конденсируются и формируют пленку.

Структура напыленных пленок в вакуумные установки напыления зависит от свойств материала, состояния и температуры поверхности, скорости напыления. Пленки могут быть аморфными (стеклообразными, например оксиды, Si), поликристаллическими (металлы, сплавы, Si) или монокристаллическими (например, полупроводниковые пленки, полученные молекулярно-лучевой эпитаксией). Для упорядочения структуры и уменьшения внутренних механических напряжений пленок, повышения стабильности их свойств и улучшения адгезии к поверхности изделий сразу же после напыления без нарушения вакуума производят отжиг пленок при температурах, несколько превышающих температуру поверхности при напылении. Часто посредством вакуумного напыления создают многослойные пленочные структуры из различных материалов.

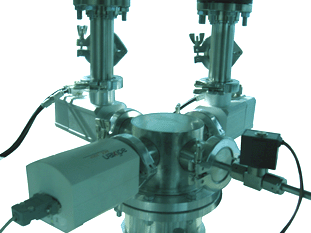

Установки вакуумного напыления



магнетронное  ионно-плазменное напылениеДля вакуумного напыления нержавеющих листов нитридом титана используют технологическое оборудование периодического, полунепрерывного и непрерывного действия. Установки периодического действия осуществляют один цикл нанесения пленок нитрида титана при заданном числе загружаемых изделий. Установки непрерывного действия используют при серийном и массовом производстве листов напыленных нитридом титана под цвет золото (золоченая нержавейка, булатирование). Они бывают двух видов: многокамерные и многопозиционные однокамерные. Первые состоят из последовательно расположенных напылительных модулей, в каждом из которых осуществляется напыление пленок определенных материалов или их термическая обработка и контроль. Модули объединены между собой шлюзовыми камерами и транспортирующим конвейерным устройством. Многопозиционные однокамерные установки содержат несколько напылительных постов (расположенных в одной вакуумной камере), соединяемых транспортным устройством конвейерного или роторного типа. Основные узлы и системы установок для вакуумного напыления представляют собой самостоятельные устройства, выполняющие заданные функции:

·    создание вакуума

·    испарение или распыление материала пленок

·    транспортировку деталей

·    контроль режимов вакуумного напыления и свойств пленок

·    электропитание.

Напыление вакуумное

Напыление вакуумное - нанесение пленок (булатирование) поверхности деталей или изделий в условиях вакуума (1,0-1 • 10-7 Па). Напыление вакуумное нитридом титана используют в планарной технологии полупроводниковых микросхем, в производстве тонкопленочных гибридных схем, изделий пъезотехники, акустоэлектроники и др. (нанесение проводящих, диэлектрических, защитных слоев, масок и др.), в оптике (нанесение просветляющих, отражающих и др. покрытий), ограниченно - при металлизации поверхности пластмассовых и стеклянных изделий, тонировании стекол автомобилей. Методом напыления вакуумного наносят металлы (Al, Au, Cu, Cr, Ni, V, Ti и др.), сплавы (например, NiCr, CrNiSi), химические соединения (силициды, оксиды, бориды, карбиды и др.), стекла сложного состава (например, I2О3 • В2О3 • SiO2 • Аl2О3 • СаО, Та2О • В2О3 • I2О3 • GeO2), керметы.

Напыление вакуумное основано на создании направленного потока частиц (атомов, молекул или кластеров) наносимого материала на поверхность изделий и их конденсации. Процесс включает несколько стадий: переход напыляемого вещества или материала из конденсирированной фазы в газовую, перенос молекул газовой фазы к поверхности изделия, конденсацию их на поверхность, образование и рост зародышей, формирование пленки.

Обычно установка для вакуумного напыления включает следующие узлы:

·    рабочую камеру, в которой осуществляется напыление пленок;

·    источники испаряемых или распыляемых материалов с системами их энергопитания и устройствами управления;

·    откачную и газораспределительную системы, обеспечивающие получение необходимого вакуума и организацию газовых потоков (состоят из насосов, натекателей, клапанов, ловушек, фланцев и крышек, ср-в измерения вакуума и скоростей газовых потоков);

·    систему электропитания и блокировки всех устройств и рабочих узлов установки;

·    систему контроля и управления установкой вакуумного напыления, обеспечивающую заданные скорость напыления, толщину пленок, температуру поверхности деталей, температуру отжига, физические свойства пленок (содержит набор датчиков, связанных через управляющую микропроцессорную ЭВМ с исполнительными механизмами и устройствами вывода информации);

·    транспортирующие устройства, обеспечивающие ввод и вывод деталей в рабочую камеру, точное размещение их на постах напыления и перевод из одной позиции напыления на другую при создании многослойной системы пленок;

·    систему вспомогательных устройств и технологическую оснастку (состоят из внутрикамерных экранов, заслонок, манипуляторов, гидро- и пневмоприводов, устройств очистки газов).

Технологии вакуумного напыления являются чрезвычайно энергозатратными, и во многих странах превращаются в не дешовый продукт. Многие компании заменяют технологию вакуумного напыления на более производительную и менее затратную технологию атмосферное плазменное напыления.





установки для булатирования

напыление нитридом титана



titanium nitrid

булатирование









напыление нитридом титана





позолота нержавейки

вакуумное напыление

магнетронное  ионно-плазменное напыление



С помощью вакуумных методов нанесения декоративных покрытий возможно формировать плёнки из различных металлов и их соединений:



титана,

циркония,

алюминия,

серебра,

хрома,

никеля,

ниобия,

тантала,

нержавеющей стали,

нитрида титана (TiNx), нитрида циркония (ZrNx), оксида титана (TiOx),

 оксида циркония (ZrOx), оксида алюминия (Al2O3), оксикарбида титана (TiCxOy), оксикарбида циркония (ZrCxOy), карбонитрида титана (TixNyCz), карбонитрида циркония (ZrxNyCz) и т.д.
